Ultra High-Definition ClearVü
Направленный вниз элемент концентрирует больше мощности на целях и формирует детальное изображение рыбы и структуры под лодкой на большей глубине, чем обычные высокочастотные сканирующие сонары.
Парная сквозная система Ultra High-Definition

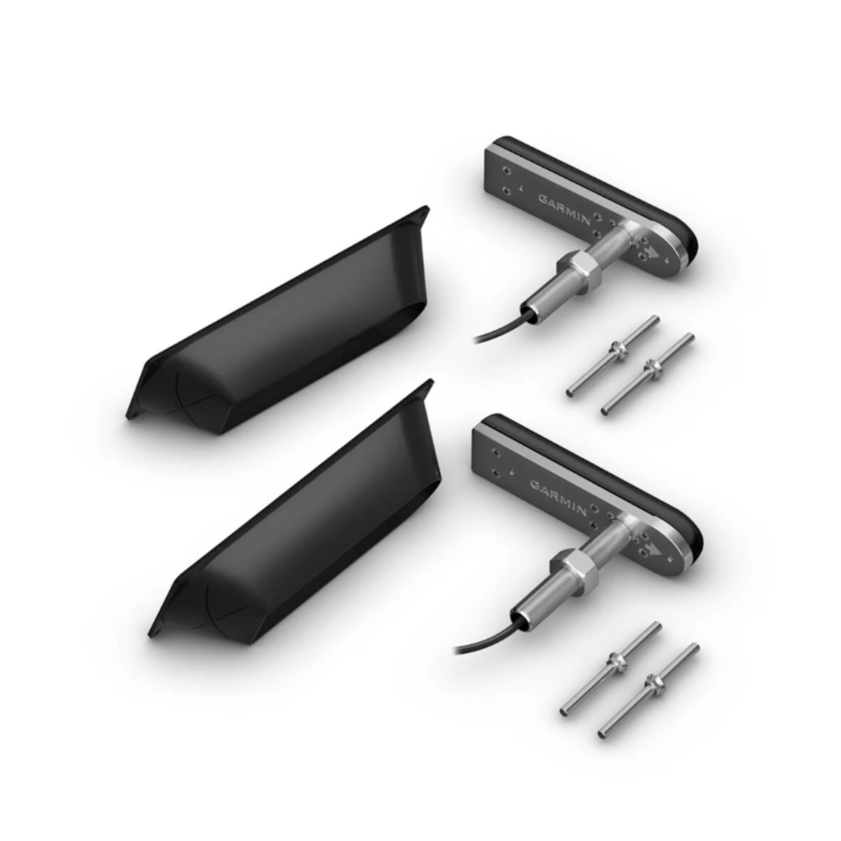

Комплект датчиков Garmin GT56UHD-THP
GT56UHD-THP — парный комплект для корпусов с выраженной килеватостью. Два сквозных элемента устанавливаются по разным бортам и через Y-кабель формируют ровную сонарную картину: High Wide CHIRP показывает цели в толще воды, а Ultra High-Definition ClearVü и SideVü детализируют пространство под лодкой и по бортам.
2 датчикапарная сквозная установка
150–240 кГцHigh Wide CHIRP
455/800/1000 кГцClearVü и SideVü
до 70°кильватость корпуса
Основные возможности
Что важно в реальной эксплуатации
Ultra High-Definition SideVü
Боковое сканирование показывает структуру и цели с обеих сторон судна. На частоте 1000 кГц дальность увеличена, чтобы обследовать более широкий сектор без лишних проходов.
Традиционный High Wide CHIRP
Диапазон 150–240 кГц обеспечивает чёткое разделение целей и устойчивое отображение рыбы в толще воды. Заявленная рабочая глубина традиционного CHIRP достигает 244 м при подходящих условиях.
Три диапазона сканирования
Частоты 455, 800 и 1000 кГц позволяют выбирать баланс между дальностью и детализацией: ниже частота — шире обзор, выше частота — точнее структура и отдельные цели.
Контрастные палитры Vivid
Высококонтрастные цветовые схемы помогают быстрее отличать рыбу от структуры дна и увереннее читать изображение ClearVü и SideVü.
Сквозная установка
Корпус из нержавеющей стали рассчитан на установку через корпус судна. Правильное положение элемента относительно киля и угла килеватости критично для ровной сонарной картины.
Характеристики и комплектация
Ключевые параметры
- Тип установки
- парная сквозная
- Количество элементов
- 2
- Материал корпуса
- нержавеющая сталь
- Кильватость
- 0–70°
- CHIRP
- 150–240 кГц, 350 Вт
- ClearVü / SideVü
- 455/800/1000 кГц, 500 Вт
- Глубина CHIRP
- до 244 м
- Дальность SideVü
- до 60 м на 1 МГц; до 150 м на 455 кГц
- Подключение
- 12-контактное через Y-кабель
- Измерения
- глубина и температура
Парный комплект требует точного симметричного монтажа по бортам и настройки под геометрию корпуса. Показатели глубины и дальности зависят от воды, дна, скорости, установки и помех. Совместимость 12-контактного порта необходимо проверить до монтажа.
